3 MODULOVÝ (3 + kk)

Cena od 1,2 milionu Kč.

Dům ze 3 modulů 9 x 2,5m. Obytná plocha 67m2.

Příklad interiéru, který může být libovolný podle přání zákazníka.

Příklad vnitřního uspořádání 3 modulového domu s terasou, který může být libovolně volitelný, protože žádná příčka není nosná.

Třímodulový přízemní dům

Uvádíme okótovaný příklad vnitřního uspořádání nabízeného třímodulového vzoru domu. Jeho vnitřní dispozici i dispozici prosklenní lze měnit na přání klienta.

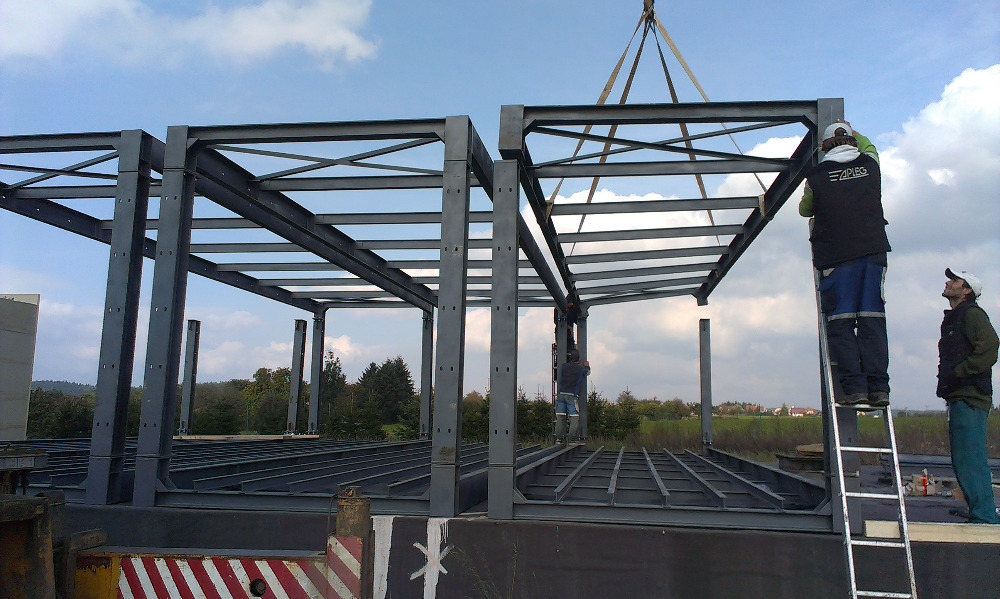

1)Nosná konstrukce-Tento dům má vnější rozměry sestavené nosné ocelové konstrukce (šířka x délka x výška) 7,5x 9 x 3,4 (m), vnitřní výšku mezi konstrukcí 3m. Půdorys podlahy a stropu je 7,5x9m = 67,5m2.

2)Střecha, strop- Rovná střecha(sklon cca 7%) tvořená K-kontrol panely tl .140mm,pozink.plechová střecha ,celkem rozměr 8,5m x 10m. Strop- vzduchová mezera mezi K-kontrol panely a sádrokartonovým stropem, může být zafoukána izolací navíc.Pro zpevnění stropu i střechy se použijí impregnované trámky výšky 120mm a 80mm.

3) Podlaha - Tvořena plech, EPS izolace tl 200mm,impregnované trámky 80mm,záklop 22mm OSB desky nebo vodovzdorná překližka, pak plovoucí podlaha nebo PVC podlaha nebo rřevěná podlaha. Podlahová plocha celkem 67,5 m2

4)Opláštění

Obložení stěn a skleněch výplní bude zvenčí na ocelový nosný rám ,upravený pro uložení a uchycení panelů a skleněných výplní na ocelový úhelník dole a impregnované dřevěné trámky a fošny nahoře a na stranách, pevně spojené s nosnou konstrukcí pro usnadnění montáže svépomocí.

-Vchodové dveře z přední terasy prosklenné 1.5 x 2,89 m s horním větráním vyklápěním o výšce 0,4m a z předsíně plné 0.9 x 2,89 m s prosklením a s horním větráním 0,4m výšky vyklápěcí. Dveře na zadní terasu prosklenné 2x (1x2,89 m) vyklápěcí na větrání, s horním vyklápěcím větráním výšky 0,4m. Variantně skleněné stěny do ložnice a pokojů dělené,dole pevné s horním větráním vyklopením o výšce 0,4m.

Výšková rezerva na strop 5cm, výšková rezerva na podlahu je 6cm a tedy čistá výška na skleněné výplně a dveře je 2,89m.

-Skleněné stěny jsou u ložnice 2.2 (Š) x 2,89 (V) m, u obou pokojů 2,2 x 2,89m  tedy celkem pevná stěna jako okno do  pokojů 3x(2,2x2,89m) . Na terasu je rozměr pevných skel   2 x (2.5 x 2,89) m, okno do haly 3.2 (Š) x 1.2 (V) m. Variantně skleněné stěny do pokojů a ložnice dělené, s větráním viz předchozí bod. Zasklení trojskly nebo variantně dvojskly -dle přání klienta.

-Vnější opláštění budovy halovými PUR panely o tloušťce 100 mm, vnitřní opláštění minerální vatou o tloušťce 80 mm, parozábrana, sádrokarton.

Potřeba materiálů na opláštění stěn:

-Halové PUR panely: zadní stěna 7,2x 3,4m,vchodová stěna4,6x3,4, ložnicová stěna 3,1x 3,4m přední terasová stěna 2,7x 3,4m, tedy potřeba panelů na stěny 64m2 plus obložení kolem oken a dveří 5m2 tedy celkem cca 70m2.

5)Příčky vnitřní - Sádrokartonové příčky o tloušťce 100mm v místech zavěšení skřínek zpevněné OSB deskou tl 18mm nebo sestavené ze zpevněného sádrokartonu Habito v koupelně, kuchyni a v pokojích. Výplň příček ESP nebo minerální vata-dle přání.

Potřeba sádrokartonu na vnitřní příčky a vnitřní obložení stěn je 83m2 plus stropy67,5m2 tedy celkem  cca 152m2. Potřeba OSB na zpevnění stěn předpokládaná cca 45m2.
